De S88SD16-n komt bij de Firma Rosoft (http://www.rosoft.biedmeer.nl/) vandaan en zijn
er zowel als bouwpakket of compleet en getest te bestellen.

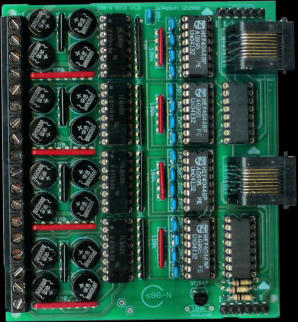

S88SD16-n
Het voordeel van deze s88SD16-n is dat hij aangesloten kan worden op twee
gescheiden booster kringen, of gedeeltelijk kan worden opgebouwd als standaard
s88 (massadetectie). Dit laatste is erg handig als de s88SD16-n gebruikt wordt
met de Ultieme keerlus oplossing.
De draden blauw en cyaan gegeven de aansluitingen
weer van de twee gescheiden boosteraansluitingen.
Blauw is verantwoordelijk voor het linkerdeel 1..8 en
Cyaan is verantwoordelijk voor het rechterdeel 9..16
De aansluitpunten 1..16 zijn de aansluitpunten voor
de bewaakte delen op de modelspoorbaan.
s
H
S88SD16-n
S88-n aansluitingen
S88 aansluiting
1 - 8
9 - 16
S88 aansluiting
