Om de ledjes van de seinen aan te sluiten moet er nog wel een voorschakelweerstand geplaatst worden.
Voorlopig doe ik het met 1 sein daar ik nog geen plek heb gevonden voor de andere weerstanden.
We sluiten de opto coupler en de motor aan en proberen de draden van de opto coupler netjes vast te
maken zodat deze niet in de weg zitten als we de brug terug plaatsen.

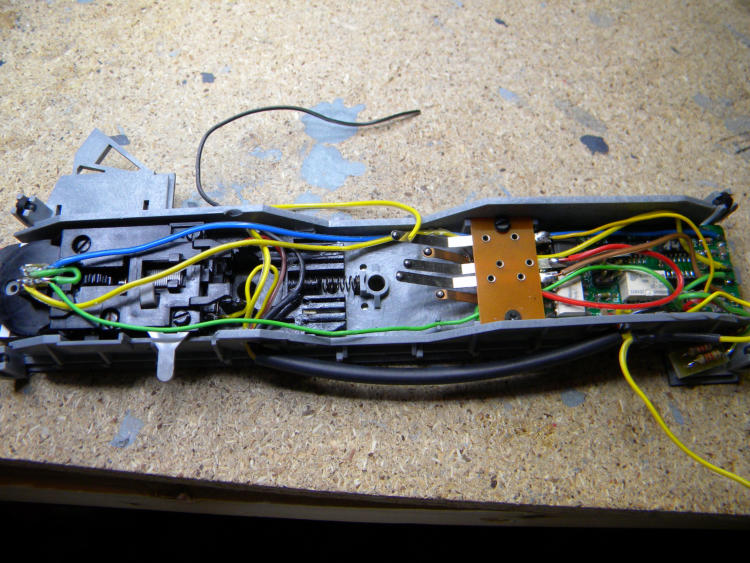

Daar we ruimte gebrek hebben heb ik de draden van de motor en de aansluitingen van de seinen en
verlichting via een gaatje naar buiten gevoerd (via zwart krimpkous zie je bijna niks van ).
De draden van de motor en de zwarte en gele van de verlichting huisje heb ik bij de motor weer naar
binnen gevoerd. De gele draad heb ik buiten het eerste gat verdeeld in 2 richtingen, een naar het
huisje en de ander naar de seinen.
voorschakelweerstand sein
zwart krimpkous
