Terugmelddecoders

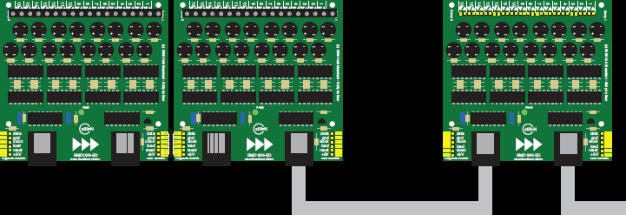

Als we meerdere terugmeldmodules hebben zijn ze wel via 2 manieren aan elkaar te koppelen.
printconnector of draadbruggen
De pijlen op de printplaat geven de richting aan waarin u de decoders moet verbinden.
De pijlen wijzen naar de S88XpressNETLI kaart.
De volgorde van de decoders bepaalt de nummering van decontacten.
De eerste decoder heeft contacten 1 t/m 16, de tweede 17 t/m 32, etc.
Bij de meeste centrales kunt u kunt maximaal 31 decoders van 16 contacten op de S88-bus aansluiten.
s
H
via rj45 kabel
1 t/m 16
17 t/m 32
33 t/m 48
